КАК УСТРОЕНА ВИНТОВКА МОСИНА
В те давние, давние времена когда компьютеров еще не было а обучать солдат как устроено оружие уже было нужно кому то пришло в голову что проще и правильнее всего сделать это просто разрезав оружие и показав его устройство как говорится на натуре.
Многие почему то думают что знакомство солдат с оружием ограничивалось его разборкой и чисткой. Что боец в армии смутно представлял себе устройство своего оружия или да же не думал об этом. На самом же деле и в Царской армии и в Красной, а затем и в Советской изучению устройства оружия посвящалось не мало времени.
Сегодня для изучения устройства оружия и взаимодействия его частей существует множество вариантов: чертежи, схемы, анимация широко доступны. Можно найти устройство практически любого оружия или механизма.
Сто лет назад такого не было, все можно было только пощупать руками или увидеть. Именно это породило появление очень интересного вида учебных пособий – разрезные макеты оружия. Конечно эти пособия не имеют отношения к реальному оружию и в этом контексте нас заинтересовать не могут, но они интересны как с исторической так и с практической точки зрения.
Разрезные макеты изготавливались из настоящего оружия, обычно оружия отслужившего свой срок и списанного. Это логично, с одной стороны оно уже не пригодно для использование, с другой еще может послужить обучая молодых солдат и офицеров.
Существует множество вариантов таких макетов, часто в оружейных мастерских мастера отходили от канонов и делали все по своему, главное дать доступ ко всем механизмам и деталям, что бы солдат получил полное представление о том как именно они работают и взаимодействуют. Надо отметить что оружие отнюдь не простой образец для подобной задачи. Оружие проектируется с минимумом лишнего метала и дерева, из него крайне не просто что то убрать что бы конструкция не потеряла прочности и целостности. Часто макеты представляют из себя сборные образцы из деталей от разных винтовок, это легко объяснить, во-первых далеко не с первого раза мастеру удавалось красиво и правильно разрезать ту или иную деталь, во вторых в макет старались ставить наиболее хорошо сохранившиеся детали, что логично и обосновано. Главное было добиться наглядности и понятности макета.
На фотографиях представлен разрезной макет винтовки Мосина образца 1891 года, исходником послужила винтовка с граненой коробкой выпущенная в 20-30 годах двадцатого века. Удивляет насколько скрупулёзно мастер подошел к ее препарированию, создав учебное пособие на котором можно в мельчайших деталях познакомиться с устройством винтовки.
Ствол вскрыт в нескольких местах, передняя часть оставлена целой, видимо для прочности и для возможности примкнуть штык, что так же является частью учебного процесса. Ближе к патроннику ствол снят на половину, тут можно рассмотреть канал ствола и нарезы. Наглядно видно насколько они небольшие и мелкие, а надо заметить что у Мосинской винтовки одни из самых глубоких нарезов. Далее видна часть патронника. В некоторых макетах возможна досылка патрона и тогда можно воочию убедится насколько патронник повторяет профиль патрона и как выглядит винтовка с патроном в патроннике. На макете присутствует несколько отверстий в районе патронника, видимо они остались с того времени когда винтовка была уже учебным образцом но еще не была разрезным макетом. Другого объяснения, зачем нужно сверлить макет, да еще несколько, раз у меня нет. Аккуратно убран металл на месте присоединения ствола к коробке, тут видно что ствол сажался на резьбовое соединение.
Сразу под стволом можно увидеть каким образом шомпол крепился к ложе. Видна металлическая вставка с резьбой в которую шомпол и завинчивается. Почему то многие не знают что шомпол у Мосинке именно ввинчивается и таким способом фиксируется в ложе.

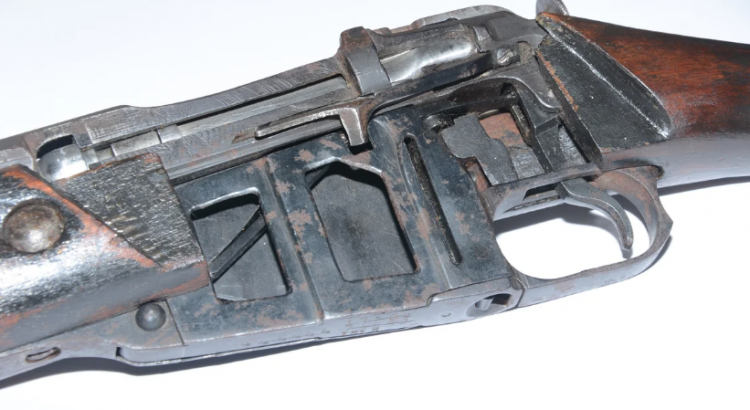

Чуть дальше, на коробке, причем с обеих сторон сделаны две широкие выборки, они сделаны так что при закрывании затвора видно как на винтовке боевые упоры затвора взаимодействуют в выступами на коробке. Надо отметить что затвор на винтовку, при запирании взаимодействует именно с коробкой а не со стволом. Это делает установку ствола в коробку крайне точной и ответственной процедурой, поскольку зазор между казенной частью ствола и затвором должен быть очень точным и по возможности минимальным. Вынув затвор, через боковые отверстия выборок можно посмотреть как устроена коробка изнутри, как затвор проходит по ней до момента запирания. Тут можно разобрать из за чего могут случится утыкания и не досыл и как с этим бороться. Левая часть коробки снята почти полностью, что дает прекрасный вид на работу затвора, знаменитой детали – отсечки – отражателя и магазина оружия. Кстати в боковых частях магазина так же выполнены отверстия что бы было видно как патроны расположены в магазине, зачем нужна отсечка-отражатель и какую важную функцию она выполняет. Напомню, что отсечка отражатель на только удерживает патроны в магазине и подает их по одному на линию подачи. Она еще позволяет разделять первый и остальные патроны исключая тем самым то, что верхний патрон стоящий на очереди для подачи в патронник зацепиться закраиной за нижний патрон. И хотя снаряжая магазин настоятельно рекомендуется избегать попадание закраины следующего патрона за предыдущий, если такое и произойдет именно отсечка отражатель не позволит верхнему патрону уткнуться. Ну и конечно это деталь выполняет функцию отражения стрелянных гильз.
На макете мы видим что подаватель магазина состоит из трех деталей с пружинами, такое устройство позволило сэкономить место на пружину магазина и получить магазин практически не выступающий за габарит оружия.
УСМ у винтовки Мосина очень простой, нет форма деталей достаточно сложная но самих деталей две, спусковой крючок и шептало. Для знакомство с их работой в винтовке выбрано специальное окошко, через него становится понятно что конструктор был просто гений сделав такой простой и надежный механизм.
Отдельная интересная деталь – прицельная планка, на макете стоит плана старого образца, она интересна тем что в отличии от новой, которая предполагала стрельбу до 2000 метров, старая позволяет стрелять до 3500. Причем до 1800 расстояние вводится как и на новой, а дальше планку нужно откинуть вертикально и целик превращается в передвижную рамку которая двигается вертикально. Очень наглядно видно какая крутая траектория у полета пули, ствол винтовки становится под большим углом, правильная вкладка практически исключена, очевидно что такая стрельбы возможна только по большим мишеням или крупным скоплениям противника.
Затвор винтовки так же распилен и можно понять как именно устроен курок, ударник и где находится боевая пружина. Так же становится понятно как и когда винтовка встает на боевой взвод и когда взводится ударник. Сначала было не ясно зачем нужна небольшая выборка на верхней части курка? Но потом стало ясно что через нее видно как именно взаимодействуют детали когда винтовка ставится на предохранитель. Почему то многие забывают что у винтовки Мосина есть вполне годный предохранитель, для постановки на него надо немного оттянуть курок назад за пуговку и повернуть затвор против часовой стрелки. При этом основание курка войдет во взаимодействие с вырезом на коробке и винтовка будет поставлена на предохранитель. В таком положении невозможно не только выстрелить но и открыть затвор. Эта функция ставит точку в спорах о плохой Мосинке и теряющемся затворе когда охотник пробирается через заросли. Были такие истории, что охотник продираясь через заросли может потерять затвор когда одна ветка откроет затвор, а другая случайно нажмет на спуск и освободит его. После чего он может выпасть и потеряться. Такое может произойти только в случае если охотник ломится через заросли со взведенной винтовкой не поставленной на предохранитель, что крайне не дальновидно и опасно. Что если первая ветка не откроет затвор а нажмёт на спуск? Поставленная на предохранитель винтовка выстрелить не может и затвор открыть нельзя, а на винтовка со спущенным курком крайне трудно открыть затвор веткой. В общем знать свое оружие и понимать как оно работает крайне важно.
В общем и целом макет можно считать очень полезной «игрушкой». Конечно сегодня на компьютере можно посмотреть и смоделировать почти любые взаимодействия деталей, но вы не почувствуете вес реального оружия, усилий необходимых для его заряжания и разряжения, не поймете моторику обращения с оружием, как мне кажется время разрезных макетов совсем еще не прошло и они нужны и сегодня.
Для любителя же оружия, да же такого кто прекрасно знает как именно взаимодействуют детали будет как же не безынтересно посмотреть все это в реальной жизни. Лично мне было интересно увидеть насколько в реальности небольшая площадь запирания боевых упоров и как по сути тонок ствол, который выдерживает очень немалые давления.
Семен МОРОЗОВ
