Вступление
Тема “Кто виноват?” была разобрана мною в статьях: “Принятие АК-47 на вооружение – это ошибка” и “Принятие на вооружение ПМ – очередная ошибка”.
Что делать? Делать надо много и во всех областях стрелкового оружия.
Начнем с пистолета и пистолета-пулемета.
Пистолеты должны делиться на: армейские, полицейские, служебные, гражданские. Разные задачи, поэтому и оружие должно быть разным.
Примечание. Гражданский короткоствол – это далекая и туманная перспектива.
Армейский пистолет (основные требования)
Армейский пистолет должен иметь в комплекте пистолет-пулемет под одинаковый патрон. Основной характеристикой армейского пистолета должно быть высокое пробивное действие средств индивидуальной защиты (СИЗ), хорошая точность стрельбы на дистанции до 100 м., контролируемость при стрельбе.
К сожалению, такого класса оружия в России нет. Нет, т.к. нет под него патрона. Начинать надо с патрона.
Иностранные высокоскоростные патроны под армейский пистолет
Шведский патрон 6.5×25 мм CBJ
Шведский патрон 6.52×5 мм CBJ, (концерн SAB) см. рис.1-2. «Отцом» патрона 6.5×25 мм CBJ считается патрон 7,62×25 мм ТТ с цельностальной пулей.
Рис.1
Патроны различных модификаций 6.5×25 мм CBJ
Базовым вариантом снаряжения патрона является подкалиберная бронебойная пуля, выполненная из карбида вольфрама, диаметром 4 мм, массой 2.0 г, с начальной скоростью и дульной энергией соответственно 830 м/с и 690 Дж (для пистолета-пулемета с длиной ствола 200 мм). Сама пуля снаряжается в пластиковый контейнер с внешним диаметром 6.5 мм, который после выстрела отделяется от пули.
Рис. 2
Гильза и поддон подкалиберной пули патрона 6.5×25 мм CBJ
Таблица 1 Характеристики основных модификации патрона 6.5×25 мм CBJ
Малый диаметр пули патрона 6.5×25 мм и высокая поперечная нагрузка позволили разработчикам достичь большой эффективной дальности стрельбы, высокой настильности траектории и хорошей бронепробиваемости. Базовый вариант патрона с бронебойной пулей гарантировано пробивает стандартную мишень CRISAT (1.6-мм титановая бронеплита и 20 слоев кевлара) на дальности 230 метров. На дальности 50 метров эта пуля также пробивает 7-мм бортовую броню российского легкого бронетранспортера МТ-ЛБ (стрельба велась из ПП).
Рис. 3
7 мм броневая сталь, с твердостью 400 по Бринеллю, была пробита с дистанции 50 м
из ПП “CBJ MS”
Рис. 4
След в баллистическом геле от пули 6.5×25 CBJ Ball
Основные образцы оружия под патрон 6.5×25 мм CBJ
Рис. 5
Щведский пистолет-пулемет CBJ MS под патрон 6.5×25 CBJ.
Все детали в оружии изготовлены из нержавеющей стали или полимеров. Переключение между полным и полуавтоматическим огнем осуществляется с помощью двухступенчатого спускового крючка. Первый шаг дает полуавтоматический огонь, а второй шаг – полный автоматический огонь.
Рис. 6

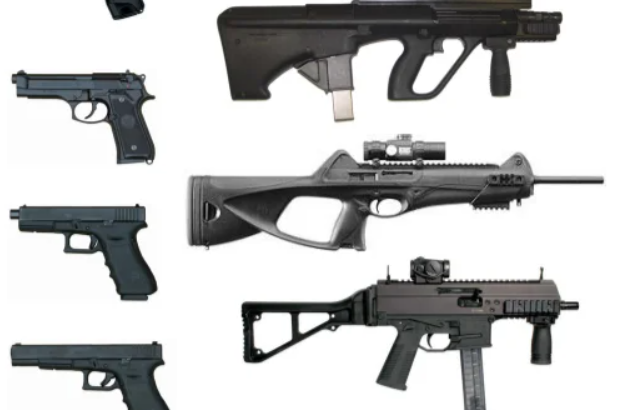

Другие образцы вооружения под патрон 6.5×25 CBJ
Концерн SAB предлагает модули под патрон 6.5×25 CBJ для переделки практически всех стандартных образцов вооружения.
Рис. 7
Вес 3 магазинов с патронами 5,56×45 мм равен весу 6 магазинов под патроны 6.5×25 CBJ
Рис. 8
Кучность стрельбы на 100 м патроном 6.5×25 CBJ
(информацией, о том, как получены данные результаты, в автоматическом или полуавтоматическом огне, не располагаю)
Рис. 9
Кучность стрельбы на 300 м патроном 6.5×25 CBJ
(информацией, о том, как получены данные результаты, в автоматическом или полуавтоматическом огне, не располагаю, но кучность стрельбы достойная)
Ссылки:
http://maleglance.blogspot.com/2015/03/65×25-mm-cbj.html
https://weaponland.ru/board/patron_65x25_cbj/47-1-0-451
https://www.gotavapen.se/gota/cbj/cbj_crtg.htm
https://www.gotavapen.se/gota/cbj/cbj_syst.htm
http://www.cbjtech.com/wp-content/uploads/2017/02/6.5×25-CBJ-Presentation.pdf
Патрон 4,6×30 мм
В 2001 году германская компания Heckler & Koch (H&K) начала разработку нового патрона 4,6×30 мм и оружие под него – пистолет-пулемет HK MP7.
Рис. 10
Внешний вид патрона 4,6×30 мм
Рис. 11
Патрона 4,6×30 мм в разрезе
Пуля патрона 4,6×30 мм на расстоянии 150 м может пробить 1,5 мм титановую бронепластину и стандартный бронежилет вероятного противника, заданный требованиями NATO CRISAT.
Примечание. CRISAT дает описание стандартизованных средств индивидуальной бронезащиты (СИБ) противника – государств бывшего Варшавского Договора и вооруженных сил Российской Федерации. За основу характеристик бронежилета CRISAT приняты обобщенные характеристики бронежилетов советского периода индекса ГРАУ 6Б2 и 6Б
Результаты стрельб по желатиновым мишеням, показывают, что на расстоянии до 100 м пули из MP7A1 пробивают блок желатина толщиной до 28 см. Диаметр раневого канала в 1,5 раза шире, чем при стрельбе из MP5 пулями калибра 9×19 мм Парабеллум и .45 ACP соответственно. Эффективная дальность стрельбы патроном 4,6×30 мм из HK MP7 составляет 200 м. Пуля обладает убойным действием на дальности до 770 м. Максимальная дальность полёта пули составляет 1360 м.
Основные образцы оружия под патрон 4,6×30 мм
Рис. 12
Пистолет P46 HK под патрон 4,6×30 мм, использована схема автоматики с полусвободным затвором.
Данный пистолет, не стал ставиться на серийное производство компанией “HK”, т.к. малый диаметр ствола и относительно короткий ствол не позволил полностью реализовать энергию патрона.
Лично я, в данном пистолете не постеснялся бы увеличить длину ствола до
160-180 мм.
Зато пистолет- пулемет HK MP7A1 получил широкое распространение.
Рис. 13
HK MP7A1 под патрон 4,6×30 мм
Автоматика работает по схеме с газовым двигателем с коротким ходом газового поршня и поворотным затвором. HK MP7A1 позволяет вести огонь, как очередями, так и одиночными выстрелами. Рукоятка взведения Т-образной формы находится над прикладом на задней стороне корпуса и не подвижна при стрельбе (по типу винтовки M16). Стрельба ведется с закрытого затвора. После израсходования всех патронов затвор останавливается в крайнем заднем положении на затворной задержке.
Ссылки:
Патрон 7,5×27 мм
(Чехословакия, патрон позиционируется как гражданский патрон).
Рис. 14
Внешний вид и конструкция патрона 7,5×27 мм
Под данный патрон был сделан пистолет 7,5 FK, см. рис.14. Прежде, чем прийти к окончательному варианту пистолета ФК БРНО спроектировал и построил более 40 прототипов.
Поскольку данный патрон позиционируется как гражданский, пистолет – пулемет под него не производится.
Рис. 15
След в баллистическом геле от пули 7,5×27 мм
Пистолет 7,5 FK
Рис. 16
Пистолет 7,5 FK
Рис. 17
Схема показывающая, как снижение точки приложения силы в пистолете 7,5 FK (Fig.4-a, Fig.4-b, Fig.4-с) уменьшает подброс ствола по сравнению с традиционными схемами пистолетов (Fig.3-a, Fig.3-b, Fig.3-с)
Ссылки:
Патрон .22 «Tuason-Craig Micromagnum» (TCM)/ .22 TCM 9R
Производитель – Armscor/RIA. Гильзы для патронов .22 TCM/.22 TCM 9R производятся из обрезанных и обжатых заготовок гильз 5,56×45мм. Данные гильзы снаряжаются 0,61 граммом пороха и пулей, обладающей массой 2,6 грамма. Патроны позиционируются как гражданские, но, по утверждению производителя, пробиваемость данных патронов по жестким целям выше чем у патрона 7,62×25 мм., (пистолет ТТ).
Рис. 18
Внешний вид и конструкция патрона .22 TCM (справа), .22 TCM 9R (слева)
Пистолеты под эти патроны производится на базе пистолета COLT 1911. При этом, в магазине пистолета Armscor 1911А2 может помещается 18 патронов .22 TCM9R, см.рис 18.
Ещё фирмой выпускается пистолет TCM 9R, магазин вмещает 16 патронов, длина ствола- 97 мм, вес -748 г., см рис 19.
Под патроны .22 TCM 9R предлагаются модули под переделку стандартных пистолетов, (в основном, под различные модели пистолета Глок). Теоретически, любой пистолет калибра 9×19 par, может быть переделан под патрон .22 TCM 9R. Для пистолета с длиной ствола 127 мм, пуля .22 TCM 9R обладает энергией в 517 Дж и
скоростью в 630 м/с.
Пистолет – пулеметы под данный патрон не производятся.
Основные образцы оружия под патрон .22 TCM
Рис. 19
Пистолет Armscor 1911А2
Рис. 20
Пистолет TCM9R
Ссылки:
Патрон 5,7×28 FN ARMSCOR
Патрон 5,7×28 FN является наиболее распространенным патроном, из списка высокоскоростных пистолетных патронов, и претендует на роль “стандарта НАТО”.
Рис. 21
Патроны 5,7×28 FN
SS190 – (базовый вариант) пуля со стальным сердечником и массой 2,1 г. Скорость – 716 м/с.
L191 Tracer – трассирующий патрон. Наконечник пули – красного цвета (или красный с черным). Вес – 2,1 г. Скорость – 716 м/с.
SS192 Hollow Point – пуля с алюминиевым сердечником и массой 1,8 г. Скорость – 701 м/с.
S T194 training/duty – учебная пуля – ранняя версия SS192 (вес и скорость аналогичны SS192). Наконечник – зеленого цвета. B193 Sub Sonic – пуля с дозвуковой скоростью 305 м/с и массой 3,5 гр. Пуля окрашена в белый/серый цвет.
SS195LF Lead Free Round – свинцовая пуля с длиной – 5,7 мм и весом – 1,77 г. Баллистические данные соответствуют SS192. Скорость – 701 м/с.
Продолжение следует
