Некоторые образцы стрелкового оружия являются величайшим достижением технической мысли и остаются в памяти человечества как эталон инженерии и технологии своего времени. Их названия становятся нарицательными “кольт”, “максим”, “браунинг”. К таким, поистине бессмертным, шедеврам оружейного искусства относится и легендарный карабин Mauser 98K. Винтовка Mauser 98 состояла на вооружении кайзеровской армии во время Первой мировой войны и показала себя с самой лучшей стороны как надежное и мощное оружие пехоты, пре восходя большинство винтовочных систем стран Антанты. Без существенных изменений карабин Mauser 98К производился до краха Германии в 1945 г. и стал самым массовым видом стрелкового оружия Вермахта – всего было выпущено 11,5 млн единиц. Производство велось на девяти оружейных заводах в Германии, Австрии и Чехии.
УСТРОЙСТВО
Сердцевиной винтовки Mauser 98 является затвор, ставший образцом для подражания для многих конструкторов и по сей день. Затвор продольноскользящий с поворотом рукоятки на 90 , запирается на три боевых упо ра,из которых два расположены в передней части затвора, а один – в задней. Он является разборным без применения специальных ин струментов. На нем смонтирован предохрани тель. Он представляет собой флажок, распо ложенный в задней части затвора и имеет три положения. В положении “огонь” ведется стрельба, в 1м положении предохранителя блокируется спуск, во 2м положении блокируется как спуск, так и сам затвор. Перевод в очередное положение осуществляется поворотом флаж ка на 90.
. Постановка на предохранитель воз можна только при взведенном курке и закры том затворе. Ударноспусковой механизм поз воляет разрядить оружие без производства выстрела. Для этого необходимо повернуть рукоятку затвора в верхнее положение, вы жать до упора спусковой крючок и, не отпуская его, вернуть рукоятку затвора вниз. Взведение боевой пружины производится поворотом рукоятки затвора.
Спусковой механизм смонтирован на стволь ной коробке (ресивере), куда ввинчен на резь бе и закреплен штифтом ствол. Другой, не менее важной, особенностью винтовки стал 5зарядный магазин, позволяю щий размещать патроны в шахматном поряд ке, что позволит обойтись без выступающих за габариты ложи частей. При экстракции по следнего патрона полка магазина стопорит затвор в крайнем заднем положении, напоми ная стрелку о необходимости перезарядить оружие. Заряжание магазина предусматрива лось как по одному патрону, так и обойменное, причем, в последнем случае обойма удаля лась автоматически при движении затвора вперед. Еще одной особенностью магазина является возможность его легкого открывания снизу – достаточно острым предметом (например, пу лей или штыком) надавить на фиксатор и сдви нуть крышку магазина в сторону на несколько миллиметров. Прицел секторный, плоский (в отличие от винтовок Mauser времен Первой мировой вой ны), градуирован до 2000 м с шагом в 100 м. Мушка регулируется по горизонтали. На осно вании мушки на части винтовок делались пазы для установки намушника. Сама мушка имеет треугольное сечение. Стоит отметить необычный ремень один его конец закрепляется на антабку с левой сторо ны ложи на металлическом кольце, а второй конец продевается через приклад карабина и закрепляется специальным хлястиком.
КРАТКАЯ ИСТОРИЯ ВИНТОВКИ
7,92мм винтовка. Mauser 98 была при нята на вооружение кайзеровской армии 5 апреля 1898 г. взамен старой, 11мм. винтовки Mauser 71/84. Появлению но вой винтовки способствовал переход армий мира, в том числе и германской, на патроны с бездымным нитропорохом. В качестве стандартного немцы выбрали патрон 7,92х57 с кольцевой проточкой. Данный патрон был весьма удачен для своего времени. Отказ от гильзы с флан цем давал возможность конструкторам более успешно решать вопросы переза ряжания оружия, в том числе и автома тического. Новый немецкий патрон пре восходил все зарубежные аналоги на тот момент по баллистическим данным. Позднее появились гораздо более со вершенные патроны, превосходившиие его по мощности, настильности и т.п., но 7,92х57 актуален и по сей день – многие западные фирмы предлагают его уже в качестве охотничьего. Кроме того, эта винтовка в разных мо дификациях и калибрах производилась на экспорт – наиболее популярными, по мимо родного 7,92х57, были патроны 7х57, 7,65х53 (всего около двух десятков различных калибров). В ряде стран, прежде всего европейских, было нала жено и собственное лицензионное про изводство. После Версальского мира, производ ство винтовок модели 98 в прежних объ емах было возобновлено с приходом к власти Гитлера в 1933 г. и перевоору жением армии. Винтовка была подвергнута модерни зации, учитывавшей уроки Первой ми ровой войны. Под названием “Карабин Mauser 98K”, в 1935 г. началось производство новой модели. Фактически это была винтовка, но по германской номенклатуре 98К проходил как карабин. Изменениям были подвергнуты при цельные механизмы: иной формы стала планка. Длина винтовки также уменьши лась примерно до 1100 мм. Рукоятка за твора была опущена вниз, а на ложе в районе набалдашника рукоятки был сделан удобный вырез.
MAUSER СЕЙЧАС.
После Второй мировой войны производство Mauserов в самой Германии было прекраще но – лишь небольшие партии клонов этих вин товок выпускались в Бельгии, Голландии, Ла тинской Америке и Китае. К началу 50х эти винтовки утратили свое во енное значение как основное оружие пехоты, оставаясь на вооружении лишь у бедных раз вивающихся стран и у повстанцев. Однако в качестве снайперской винтовки Mauser 98K использовался еще достаточно долгое время. На западном рынке предлагаются коммерче ские версии Mauser 98. Их можно разделить на две категории: выпущенное ранее, реставри рованное оружие и новоделы. В частности, фирма Mauser выпустила к 100летию винтов ки ограниченную партию юбилейных новоде лов. Торговая фирма “Frankonia” также пред лагает Mauser 98, как под оригинальный 7,92х57, так и под .308 Win.
КО98
В прошлом году на нашем рынке появился и “отечественный” Mauser. Нижегородский ма газин “Выстрел” разработал, сертифицировал и изготовил так называемый “7,62м охотни чий карабин КО98”. Он представляет собой собранный из деталей трофейных Mauser 98K и перестволенный на заводе “Ружья ТОЗ” (г.Тула) образец под патрон 7,62х51 (.308 Win). Стволы изготавливаются из стали марки 30ХМ2НФА методом холодной ковки без хро мирования канала ствола. Новые стволы име ют внешние габариты, идентичные 98К. На но вый ствол насажена мушка от старого. Единст венное отличие – новый ствол меньше высту пает за пределы мушки (чтобы нельзя было на деть штык). На вид все сделано очень аккуратно. При проверке стволов измерительными ка либрами оказалось, что имеются существен ные отличия во внутреннем диаметре ствола разных экземпляров от 7,64 до 7,66 мм. Кроме того, бросаются в глаза разные номе ра на всех частях винтовки (ресивер, затвор, магазин). На экземплярах “А” и “В” , представленных в данной статье, сзади полки подавателя мага зина расположена металлическия деталь (вы ступ), которая не позволяет использовать обоймы – край донца гильзы упирается в него. Данная деталь была установлена при перест волении, поскольку длина патрона 7,62х51 су щественно меньше 8х57мм, а также штатно в конструкции карабина Mauser 98K ее не преКО98 отличается от штатного 98К, помимо калибра, отсутствием Hобразного прилива под штык под стволом, что обуславливается требованиями “Закона об оружии”. Первые сведения о товарных КО98 появи лись в конце 2000 г., тогда же в Москве появи лись первые образцы. Цена в Нижнем Новго роде была установлена 6800 руб., что вполне приемлемо для оружия такого класса. Офор мив лицензии в Управлении лицензионнораз решительной работы ГУВД Москвы, авторы статьи отправились в Нижний Новгород для приобретения новинки. В стоимость оружия необходимо также вклю чить расходы на дорогу и связанные с ней из держки (всего, около 1000 руб. на человека). В феврале 2001 г. мы прибыли в магазин “Выстрел”. К нашему огорчению, мы узнали, что цена одного из КО98 (другой экземпляр был проплачен заранее денежным переводом) возросла на 1000 руб. В магазине имеется тир на 100 м, однако реально, удалось пострелять на 50 м (за до полнительную плату – 100 руб. со ствола плюс стоимость патронов). После прибытия в Москву и регистрации, КО98 был подгвергнут испытаниям. В распоряжение редакции попали три едини цы КО98, описания и результаты испытаний которых приводятся ниже.
ИСПЫТАНИЯ
Заводской инструкцией кучность КО98 ука зывается “не более 125 мм на 100 м”. Понят но, что эти данные ГОСТа не имеют ничего об щего с реальной кучностью оружия. Для объек тивной оценки возможностей оружия было ре шено провести отстрел двух карабинов (эк земпляры “А” и “Б”). Первый из них был обору дован достаточно современным оптическим прицелом, другой – только штатными механи ческими прицельными приспособлениями. Стрелковые испытания велись на стрельби ще “Динамо” в г. Мытищи Московской обл. Из каждого карабина производилось по 16 выстрелов двумя стрелками (по 8 выстрелов каждый) для нивелирования влияния человече ского фактора. Стрельба велась с упора в положении лежа. Использовались только оболоченные патро ны производства Барнаульского станкострои тельного завода из одной партии. Ранее экспе риментально было выяснено, что барнаульские патроны дают большую кучность на этих вин товках, чем новосибирские. Метеоусловия – +26°С, сухо, безветренно.
Из этой таблицы можно сделать вывод, что кучность оружия находится в пределах 2 МОА (угловых минут). Это значит, что карабин спо собен уверенно поражать дичь в убойные мес та на расстояниях до 300 м. Хотя при испытаниях карабины показали вы шеуказанную кучность, лучшие результаты стрельб до испытаний составляли до 1,5 МОА на 100 м. Однако использовать КО98 в качест ве целевого оружия невозможно. Ложа оружия не совсем удобна – нет насечек, влажные руки могут соскользнуть с нее. Вес оружия ощущается весьма существенно. Хотя считается, что чем тяжелее оружие, тем оно ус тойчивее при стрельбе, к охотничьему оружию надо подходить с позиций удобства соверше ния пеших переходов с ним, иногда это многие километры. Отдачу оружия можно охарактеризовать как нечто среднее между АКМ под 7,62х39 и винтовкой Мосина мощнее первой, но слабее второй. Металлический затыльник не доставит вам особого удовольствия, даже несмотря на от носительно небольшую отдачу оружия. По этой причине, не пожалейте 200–300 рублей и приобретите в магазине подходящий резино вый затыльник в первую очередь. Вообще, все детали оружия сделаны с боль шим запасом прочности, что по контрасту с современными “игрушечными” карабинами на базе штурмового оружия производит хоро шее впечатление и внушает уверенность в его надежности. Спуск на всех трех образцах различный. На экземпляре “А” спуск длинный с преду преждением. В начальной фазе движения спу скового крючка усилие нарастает равномерно, но чувствуется некоторая шероховатость, обусловленная грубой обработкой деталей спускового механизма либо следами ржавчи ны. В последней фазе спусковой крючок упи рается, при нарастании усилия – резко срыва ется с боевого взвода. На экземпляре “В” ход спускового крючка длинный, сначала слабый, к концу хода туже. Срыв бойка происходит после достаточного усилия. На экземпляре “С” была проведена доводка спуска в оружейной мастерской. Из всех трех карабинов он обладает самым ровным и мяг ким спуском. Работа затвора на карабинах “А” и “С” четкая, без особых усилий. Только при достаточно большом количестве выстрелов (более 20) при отпирании затвора нужно прикладывать чуть большее, но не чрезмерное усилие. Предохранитель работает при весьма боль шом усилии: чтобы его повернуть, нужно отор вать карабин от плеча. В стрессовой обста новке это сделать еще сложнее и уж тем более вряд ли вы будете им пользоваться на охоте. Магазин снаряжается весьма быстро. Однако не стоит пытаться вложить пятый патрон – это приводит к заклиниванию. Прицельным приспособлениям мы решили посвятить специальный раздел.
ОБРАЗЕЦ “А”

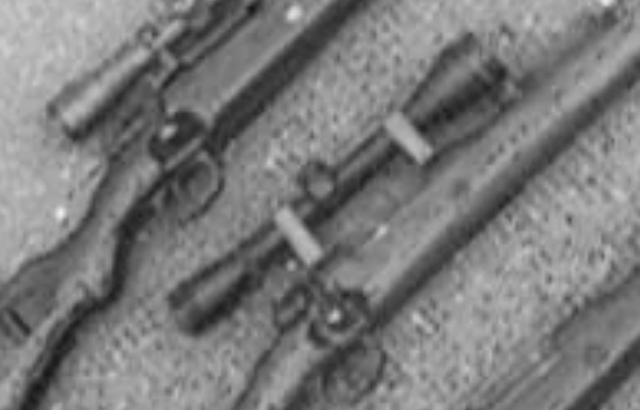

Карабин был произведен на заводе Gustloff Werke, Weimar в 1939 г. Реальный калибр7,64 мм. Состояние ложи удовлетворительное, есть небольшие сколы и царапины. На всех металлических деталях, кроме ство ла, заметны следы коррозии, небольшие ра ковины, сыпь. Все детали заново отворонены. Фирмой “Выстрел” по заказу покупателя была произведена установка оптического 6х прицела “Sturman” (Ю. Корея). Оптика кре пится с помощью двух кронштейнов, которые закреплены во выфрезерованных проточках на ствольной коробке (см. фото ). Кронштей ны изготовлены специально, каждый состоит из двух половинок. Кронштейны разной вы соты, что обусловлено формой ресивера. Фрезеровка ствольной коробки обошлась в 500 руб., кронштейн под оптику еще 500 руб., сам оптический прицел стоил 1200 руб., но оказался низкого качества и впоследствии был заменен на “переменник” 39х40 белорусского производства. Прицел установлен высоко, что делает воз можным пользоваться предохранителем. При низком расположении прицела флажок предохранителя упирается в него и переста ет работать. Карабин оставил хорошее впечатление, ме ханика работает четко и без задержек. Ложу карабина нельзя назвать верхом эргономики: шейка ложи толстая, нет насечек в местах удержания, но она однозначно удобней ложи карабина КО44. Отдача приемлемая, куч ность порядка 1,5 МОА, что, безусловно, нор мально для охотничьего карабина, перество ленного в Туле и использующего отечествен ные патроны. К отрицательным качествам карабина также относится его вес – 4,5 кг без оптики, многовато для охотничьего карабина. Если карабин предполагается использовать как охотничий, ложу однозначно надо менять. Из винтовки сделано более 300 выстрелов. Ни одной осечки, лучшая кучность 42 мм на 100 м.
ОБРАЗЕЦ “В”
Клейма на ресивере свидетельствуют о том, что он был произведен в 1937 г. фир мой MauserWerke AG, Oberndorf am Neckar, Wurttemberg. Поставка оружия – без установки оптичес кого прицела. Реальный калибр – 7,65 мм. Ложа в удовлетворительном состоянии – имеются сколы и царапины. Состояние ме таллических частей очень хорошее. Образец имеет пропилы на мушке для установки на мушника. В процессе его эксплуатации был выявлен весьма существенный недостаток. После производства выстрела при отпира нии затвора (повороте вверх) крайне тугой ход рукоятки затвора. В большинстве случаев требуется применение весьма значительного усилия для поворота рукояти в вертикальной плоскости. При этом отпирание затвора при нестреляном патроне в патроннике во всех случаях нормальное. Перемещение затвора назад и экстракция гильзы нормальная.
При внимательном изучении стреляных гильз было обнаружено их раздутие, прохо дящее примерно посередине гильзы в попе речном направлении и представляющее со бой полосу вздутия металла гильзы толщи ной примерно 1–1,5 мм и длиной примерно 10 мм. Причиной тугого отпирания затвора являет ся именно это раздутие гильз. Брак, видимо, возник изза инородного тела (металличес кая стружка или иное), попавшего в процессе ковки ствола на дорн и создавшего попереч ную канавку в патроннике. Вызывает лишь недоумение, что данный недостаток не был отмечен при испытаниях оружия на предпри ятии “Ружья ТОЗ”, контрольном отстреле и на самом “Выстреле”. Таким образом, эксплуатация карабина за труднена, так как быстрое перезаряжание оружия невозможно, что является крайне опасным, скажем, на зверовых охотах, пре вращая оружие фактически в однозарядное.
ОБРАЗЕЦ “С”
Изготовлен на предприятии Feinmechani sche Werke GmbH, Erfurt в 1941г. Клеймо AX 1941. Реальный калибр – 7,66 мм. Состояние ложи – отличное. Состояние металлических частей – никаких следов ржавчины, также выглядели они и 60 лет назад . Оптический прицел в магазине не устанав ливался. Владелец установил планку типа “ласточкин хвост” фирмы “Leupold” (модель STD для Mauser 95 & 98) США. Планка уста новлена на коробку карабина с помощью вин тового соединения. Винты в комплекте с ба зой идут с дюймовой резьбой, поэтому были установлены винты с метрической резьбой Кольца на планке также производства фир мы “Leupold” (системы STD Super High Rings (1.00). Кольца были заказаны самые высокие, но даже их высоты не хватило, и пришлось делать вырез в рукоятке затвора. Естествен но, что и предохранитель изза низкой посад ки оптического прицела не работает, и дан ная проблема решается укорачиванием хвос тика затвора или заменой предохранителя. Прицел отечественного производства ПО 5,5х28 с подсветкой сетки. Прицел имеет сет ку с дальномерной шкалой для определения расстояния типа ПСО. На винтовку был установлен съемный резиновай затыльник, что существенно повысило комфорт при стрельбе. Винтовка отличная, только маленькая ме лочь все портит так как ствол очень плохой, то и кучность просто ужасная; укладывайся она в одну угловую минуту (МОА), винтовка, действительно, была бы отличной.
ВЫВОДЫ
Минусы
Большой вес, неудачная эргономика ложи, трудность установки оптического прицела, не удобный предохранитель, нерегулируемый спуск, качество изготовления ствола.
Плюсы
Доступная цена, имидж легендарного Mauser’a, удачно выбранный патрон .308Win, классический надежный затвор, большой за пас прочности конструкции. КО98 является относительно дешевым, но весьма добротным оружием, предназначен ным прежде всего для охотников и любителей стиля “милитари”, но требует повышенного внимания при выборе конкретного экземпля ра. В заключение отметим, что в московских ма газинах появились карабины КО98М1 под па трон 8х57мм. По мощности и особенно оста навливающему действию этот патрон немного превосходит .308 и даже 7,62х54R . Однако в России этот патрон не производится, стои мость импортных достаточно велика. Сами карабины, похоже, не подвергались пе рестволению и иному “хирургическому вме шательству”, но на них присутствуют отечест венные испытательные клейма. Визуально их можно отличить по приливу для штыка. На наш взгляд, для охотничьих задач приме нение карабина вполне оправдано. В качестве универсального калибра .308Win позволяет решать широкий круг задач, но для охот на крупных копытных желательно наличие не сколько более мощного патрона. Наиболее подходящим можно считать .3006 Springfield – максимальный вес пули 14,3 г, что больше на 1,3 г самой тяжелой пули .308Win, кроме того, их выпуск начат отечественными заводами. Переделка Mauser 98 под патрон .3006 Springfield вполне возможна – об этом свиде тельствует выпуск этих винтовок под патрон .3006 для ряда стран Южной Америки в 1920–30х гг.
СПОСОБЫ КРЕПЛЕНИЯ ОПТИЧЕСКОГО ПРИЦЕЛА
Большой проблемой с карабинами Mauser 98 для обычного пользователя является установка оптического прицела. Использо вать только механические прицель ные приспособления нецелесооб разно ваш карабин будет исполь зовать максимум половину своих возможностей. Установка оптического прицела осложняется отсутствием какихли бо штатных пазов для его крепле ния. Самым простым и дешевым спо собом представляется установка длиннофокусного прицела на при цельную планку. Именно так в том же магазине “Выстрел” был установлен на один из виденных нами карабинов КО98 длиннофокусный прицел 2,5х “Sturman” на прицельной планке. Собственно, стандартная прицельная планка удалена, а на ее место вставлен направляющий типа “ласточкин хвост”, на который крепятся кольца прицела и прижимной винт. Какихлибо слесарных работ не требуется – штатная планка легко удаляет ся без помощи инструментов и так же ставится на место. Планка в “Выстреле” стои ла 500 руб. Само по себе изделие несложно и может быть выполнено практически любым фрезеровщиком. В Германии один из снайперских вариантов 98К также предусматривал крепление длинно фокусного прицела 2,5х ZF41 в районе при цельной планки, однако способ был другой: быстросъемный кронштейн закреплялся сле ва от планки. Направляющий закреплялся вин тами. Вообще говоря, длиннофокусные прицелы типа “Scout”, ставшие особенно модными в последние несколько лет, имеют как свои плюсы, так и минусы. К несомнен ным достоинствам таких прицелов относится быстрота прицеливания. Недостатком является малое уве личение (не более 2,5 крат), и как следствие, затрудненность стрель бы по целям на дистанциях свыше 150–200 м. Если говорить об установке “клас сического” прицела, то можно предложить два способа. Первый способ менее хлопотен на ствольной коробке фрезеруются продольные пазы, а затем крепятся специальные кольца, фиксирую щие прицел. Именно так был установлен прицел на карабине, участвующем в нашем тесте под литерой “А”. Из недостат ков данного способа можно упомянуть следу ющие: полное отсутствие эстетики (фрезеро ванные пазы выглядят очень неаккуратно); сложность самой процедуры требуется вы сокопрочная фреза; сомнительная, с нашей точки зрения, надежность соединения короб ка–кольца. Стоимость мы не указываем – работа оценивается в каждом случае индиви дуально, но по нашим прикидкам не может стоить дороже 500 руб. Другим, более дорогим, способом является установка специального крепления типа “лас точкин хвост” на ствольную коробку. Именно таким способом установлен прицел на кара бин в нашем тесте с литерой “С”. В настоящее время в России нам неизвестен ни один про изводитель такого крепления, однако его мож но заказать по одному из зарубежных катало гов или через Интернет. Стоимость может ко лебаться от 40 до 100 долларов США (Farrell, Leupold). Сама установка заключается в высверлива нии в коробке на достаточно небольшую глу бину 3–4 (в зависимости от конструкции план ки) отверстий под винты, обезжиривании по верхностей и смазке их специальным тепло изоляционным составом. После этого крепят ся винты и кольца. Недостатками данного крепления являются: дороговизна самой планки; невозможность использования пачечного заряжания.
Главное приемущество в самой надежной, на наш взгляд , конструкции крепления и в эстетике. Большое внимание необходимо уделить вы бору колец крепления прицела. В случае креп ления их прямо на коробку (карабин “А”) , кольца требуются уникальные как по форме, так и по конструкции. Вполне возможно, что вам удастся найти металлообрабатывающее производство, которое возьмется за изготов ление, однако придется уделить особое вни мание точности и качеству изготовления. При использовании второго варианта (креп ление на специальную планку) искать готовые кольца промышленного изготовления значи тельно легче, но нужно иметь в виду, что высо та колец должна позволять свободно двигать ся рукоятке перезаряжания затвора под при целом, не задевая за его корпус. Кроме того, если вы установите импортную планку, то и кольца нужно искать под “ласточкин хвост” за падного типа, а не отечественного, которые отличаются геометрическими размерами.
Александр Кудряшов
